軸向隔膜壓力表能適應于測量強腐蝕及高溫與易結晶和易凝固的功能,軸向隔膜壓力表有固體浮游的介質壓力以及必須免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，軸向隔膜壓力表由隔膜隔離器與痛型壓力儀表組成一個系統的隔膜表,軸向隔膜壓力表可用于制堿,氨化,硫化,以及精細化工等。...

品牌：???歡琪
型號：???GM16F-10U-60℃

產品介紹

軸向隔膜壓力表結構原理：
軸向隔膜壓力表由隔膜體加上壓力表的封閉系統，內充密封液。壓力作用于隔膜時，則隔膜產生變形壓縮密封液將力傳遞到壓力儀表頭中彈性組件由壓力表頭顯示力值。軸向隔膜壓力表的力傳遞是由隔膜體內部與表波登管中間填充的液體完成，隔膜片僅起隔離密封作用，彈性元件還是波登管。軸向隔膜壓力表的膜片壓力儀表是基于膜片線性變形，壓力直接作用于膜片，由膜片產生與壓力成線性關系的位移，進而指示壓力值，膜片不單是做為彈性元件，還起隔離測量介質作用。

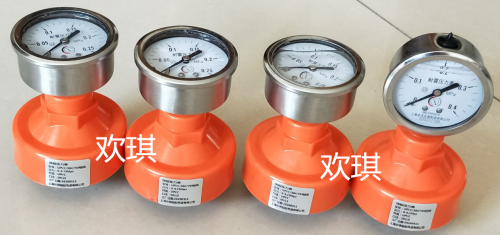

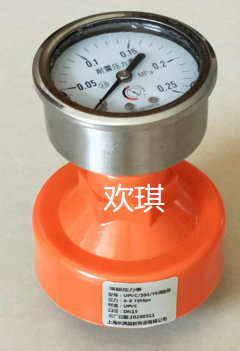

軸向隔膜壓力產品圖片：

軸向隔膜壓力表材料選擇：
1、軸向隔膜壓力表隔膜體材料：增強PP,增強PA、UPVC、CPVC。
2、軸向隔膜壓力表膜片材料：EPDM（三元乙丙）FPM(氟化橡膠）PTFE(復合膜片）。
3、軸向隔膜壓力表入口尺寸：DN15，DN20(1/2",3/4")。
4、軸向隔膜壓力表壓力表接頭：BSPT外螺紋，內螺紋，法蘭連接。
5、軸向隔膜壓力表密封圈材質：EPDM、FPM
6、軸向隔膜壓力表隔膜液：硅油，甘油水溶液，防凍液。
7、軸向隔膜壓力表表外殼材質：SUS304不銹鋼，316不銹鋼，316L不銹鋼等。
8、軸向隔膜壓力表表盤直徑：Y100MM、Y60MM、Y150mm。
9、軸向隔膜壓力表出口：背向出口。

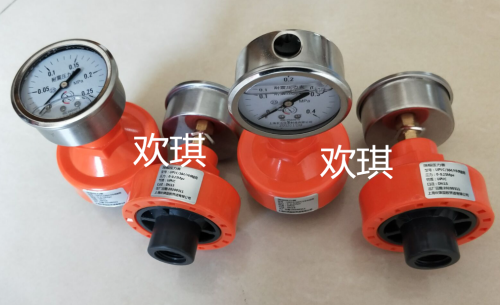

軸向隔膜壓力與徑向隔膜壓力表圖片對比：

軸向隔膜壓力表應用領域：

軸向隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品、釀造、造紙、電子機械、電力等工業部門流體測量系統和設備體介質的微小壓力測量。PTFE膜片化工用耐強腐蝕壓力表，軸向隔膜壓力表可用于制堿，氨化、硫化、以及精細化工等。
