UPVC阻尼器又名脈動緩沖器消除管路脈動的常用元件,UPVC阻尼器是計量泵必須配備的附件,能夠平滑由柱塞泵,隔膜泵等容積泵引起的管路脈動和系統的水錘現象,UPVC阻尼器可消除脈動可達到90%以上,其系統利用空氣壓縮之原理,使液體能夠穩定輸送.減少管路的振動,及降低往復運動產生的管路內部阻抗,PVC阻尼器最高使用壓力為塑...

品牌：???歡琪
型號：???ZNQ14F

產品介紹

UPVC阻尼器最高使用壓力為塑料材質的為1.0MPa,金屬材質的為2.5MPa,禁止超壓使用,以免殼體破裂發生危險。最高使用溫度75℃,最低使用溫度5℃,最佳使用溫度10~45℃，UPVC阻尼器安裝過程中應避免發生碰撞,以防殼體破裂，UPVC阻尼器安裝時應在周圍預留足夠的空間,便于塑料阻尼器預充氣體及日后的維護調整。UPVC阻尼器與固定支架間應墊有減震材料,以吸收UPVC阻尼器殼體的震動能量,同時防止產生共震。

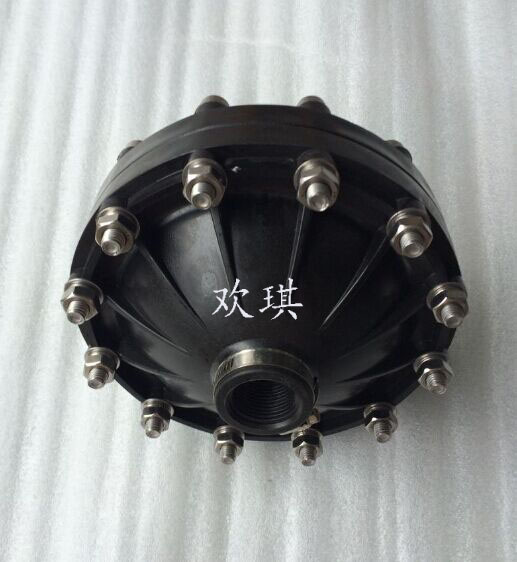

UPVC阻尼器實拍圖片展示：

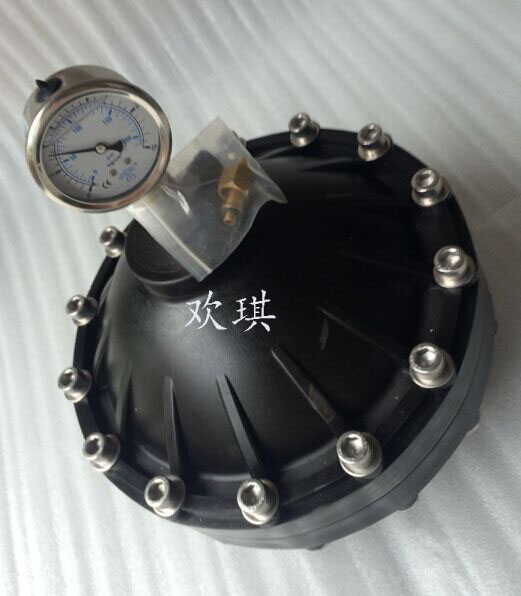

UPVC阻尼器圖片

UPVC阻尼器使用前預充氮?dú)饣驓鍤?壓力為系統平均壓力的50%-80%。若安裝在泵出口處,推薦預充50%的壓力,若安裝在泵入口處,推薦預充70%-80%。若長期不用應放掉預充氣體,以延長膜片壽命。UPVC阻尼器膜片材質為聚四氟乙烯襯橡膠(PTFE),不能預充氧化性氣體（如氧氣、空氣）,否則會加快橡膠的氧化速度，減少膜片的使用壽命。
UPVC阻尼器使用時壓力表指針應小幅擺動,擺動過大則說明預充氣體壓力偏小或者選型偏小,不擺動說明預充氣體壓力過大或者管路不通。
UPVC阻尼器選型指南:
　歡琪UPVC阻尼器的選型應根據液壓管路的波動量來選定,對于容積泵,可根據沖程流量來選定，UPVC阻尼器的容積越大平滑脈動效果越好。
　考慮到氣體壓力會隨溫度的變化而變化，對液體溫度超過50℃的系統，預充氣體時應考慮預充壓力隨溫度的變化。

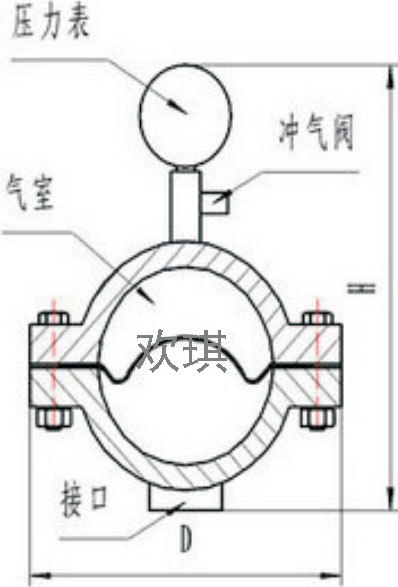

UPVCF阻尼器圖紙：

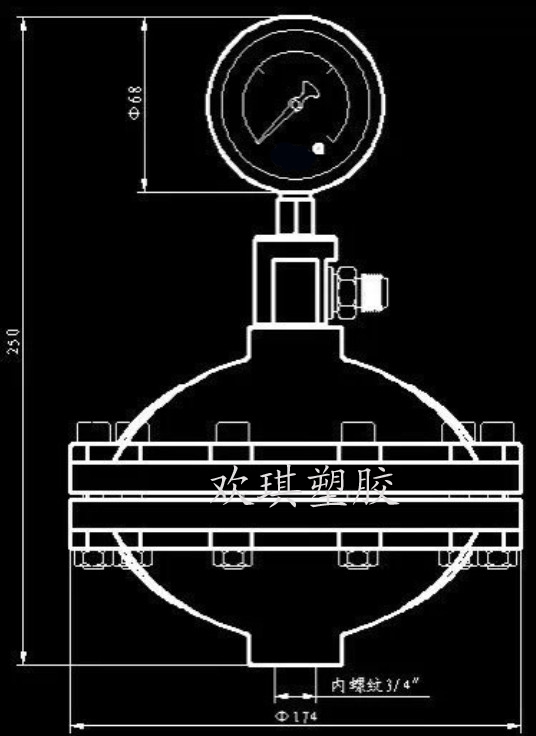

UPVC阻尼器CAD圖

它由耐腐蝕的隔膜將氣體與管路中的液體隔離,通過氣室容積的變化平滑管路脈動。
UPVC阻尼器主要功能:
1、UPVC阻尼器減小除去水錘對系統的危害。
2、UPVC阻尼器減小流速波動的峰值。
3、UPVC阻尼器保護管路、彎頭、接頭不受壓力波動的沖擊。
4、UPVC阻尼器4.5L為計量泵創造良好的工作環境并改善泵的工作性能。
5、UPVC阻尼器允許系統使用更小的管徑，降低成本。
6、UPVC阻尼器和背壓閥等配合使用可以使管路的壓力波動接近為零。
7、UPVC阻尼器可以降低系統的能耗。

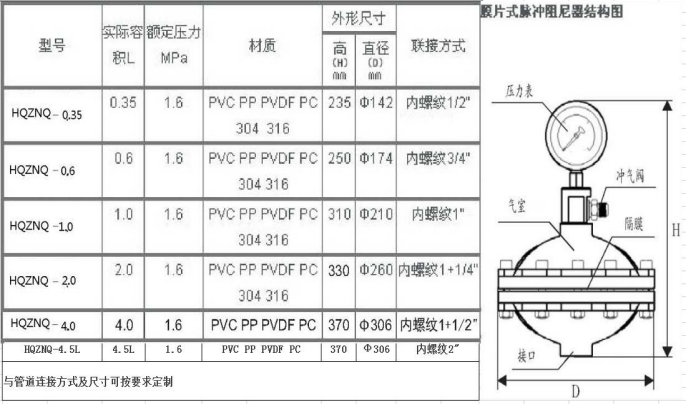

UPVC阻尼器尺寸：

UPVC阻尼器工作原理:
　根據玻意耳定律P1V1=P2V2,通過改過氣體的體積來平滑管路脈動,對于流速有正弦曲線特性的系統波峰時,氣室體積變小,歡琪UPVC阻尼器吸收多余的流量的液體,波谷時,氣室體積變大,釋放存儲的液體,從而達到平滑脈動的效果。
UPVC阻尼器產品特點:
UPVC阻尼器可以預充氣體,充氣后平滑脈動的效果比空氣室式脈動阻尼器的效果好。
UPVC阻尼器氣體不與管路液體接觸,氣體不會因溶解到液體里而損失。
UPVC阻尼器設有限位裝置,防止膜片過度變形。
UPVC阻尼器維護保養：
　清洗UPVC阻尼器內的被輸送物的殘留物,排空氣室內的氧化性氣體,釋放氣室內的氣體,使內外壓強相同,干燥密封在塑料薄膜內。
　由于膜片會老化等原因,UPVC阻尼器不易長時間保存（最好不要超過兩個月）。結束保存期后,需重新測試UPVC阻尼器的密封狀況及檢查膜片是否損壞。
UPVC阻尼器安裝案例：
UPVC阻尼器安裝案例圖

UPVC阻尼器注意事項:
1、UPVC阻尼器安裝在離泵距離近的位置平滑脈動的效果會更好。
2、UPVC阻尼器4.5L豎直安裝比水平安裝效果更好。
3、UPVC阻尼器預充氣體壓力并非越大越好。
4、UPVC阻尼器避免與系統發生共振。
5、UPVC阻尼器與背壓閥同時使用時,應安在泵與背壓閥間,以吸收泵與背壓閥間的流量峰值。減緩背壓閥的磨損速度。
6、UPVC阻尼器應在室內使用,避免陽光直射,遠離火源、熱源。室外使用應加防護棚或防護罩。
7、UPVC阻尼器4.5L若管路液體為危險品,應為UPVC阻尼器加防護罩,防止殼體破裂后溢出的物料傷害人體或者污染環境。
8、每天檢查預充氣體壓力,塑料材質的每月檢查殼體有無破裂,每2500小時或六個月檢查一次隔膜片,根據實際情況決定是否更換。
9、UPVC阻尼器4.5L不是傳熱元件,使用過程中不得對UPVC阻尼器加熱或冷卻。
10、對UPVC阻尼器4.5L進行任何維護以前,應停止運轉設備,釋放壓力,關閉UPVC阻尼器與系統相聯的閥門，確認UPVC阻尼器內沒有壓力，維修時注意防止被輸送液體傷害人體。
11、運轉中發現隔膜破裂應及時切斷電源。
12、若有疑問,請與我公司聯系。
警告：對歡琪UPVC阻尼器4.5L進行任何維護以前,應停止運轉設備,釋放壓力,關閉脈動阻尼器與系統相聯的閥門，確認UPVC阻尼器沒有壓力，維修時注意防止被輸送液體傷害人體。
